江苏正申索具有限公司 产品试验大纲

1 范围

本试验大纲要求规定了机组吊具的技术要求、检验方法、检验规则。



2 引用文件

   1、GB/T 26079-2010  梁式吊具

   2、JB/T 5000.3-2007  重型机械通用技术条件  第3部分：焊接件

   3、NB/T 47013.4 承压设备无损检测第4部分：磁粉检测

   4、LD48-93 起重机械吊具与索具安全规程

   5、JB/T8521.2-2007编制吊索 安全性 一般用途合成纤维圆形吊装带

   6、用户技术描述、图纸规定要求



3 技术要求

检验类别：出厂检验

检验项目：外观标识、规格尺寸、MT探伤、载荷试验；

试验要求及方法：

3.1 外观标识：

焊接部位焊缝应均匀牢固，无夹渣等缺陷；

3.2规格尺寸：

按图纸规定进行测量；

3.3 MT探伤：

按NB/T 47013.4 I级标准执行；



4 载荷试验：

       在1.25倍额定载荷试验过程中，梁体不得失去稳定。卸载后，梁体不得出现裂纹、漆膜脱落、连接松动和影响使用的塑性变形；起升高度100~200mm，悬置时间不少5min。

       试验方法：应符合GB/T 26079-2010标准8.6规定。



       验证吊装带与整体端配件连接性能的型式试验

       带整体端配件的吊装带样品应平直、无弯曲的装在试验机上。吊装带应根据使用要求与端配件连接。将相当于 2 倍吊装带极限工作载荷的力施加到样品上，然后将样品从试验机上取下。目测时，应特别注意观察封套材料与端配件相接触的地方是否有破损。

       试验方法：应符合JB/T8521.2-2007 附录A5，A6

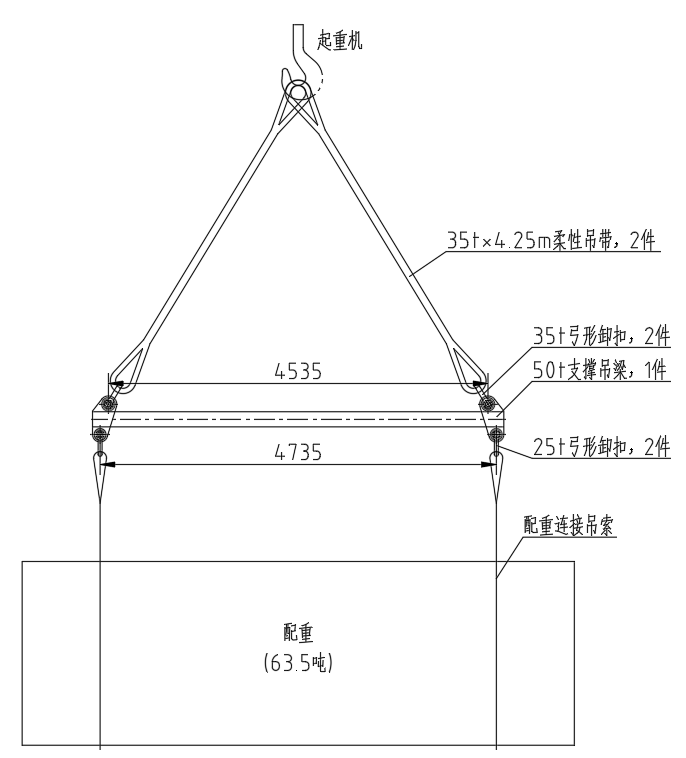

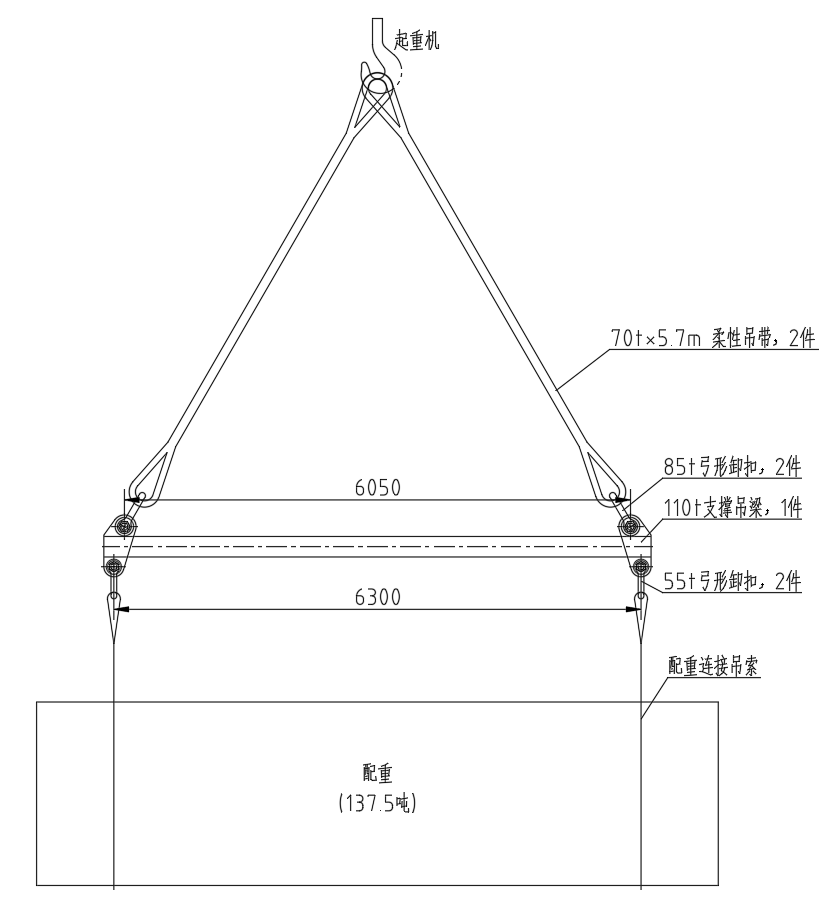

5 试验方案图：







   1. 验收准则

       试验结束，目视梁体外观不得出现裂纹、漆膜脱落、连接松动和影响使用的塑性变形。再次对焊缝焊脚进行无损探伤，焊缝裂纹符合GB/T 26079-2010中 7.1.4

标准。

       尺寸复核，检查合格。

   2. 试验结束，如果吊装带样品的封套没有破断，且样品没有割口或其它损坏迹象，则判定该样品通过试验。

       工具测量吊带尺寸颜色无误。



现场图片：
